• 一、產品概述：

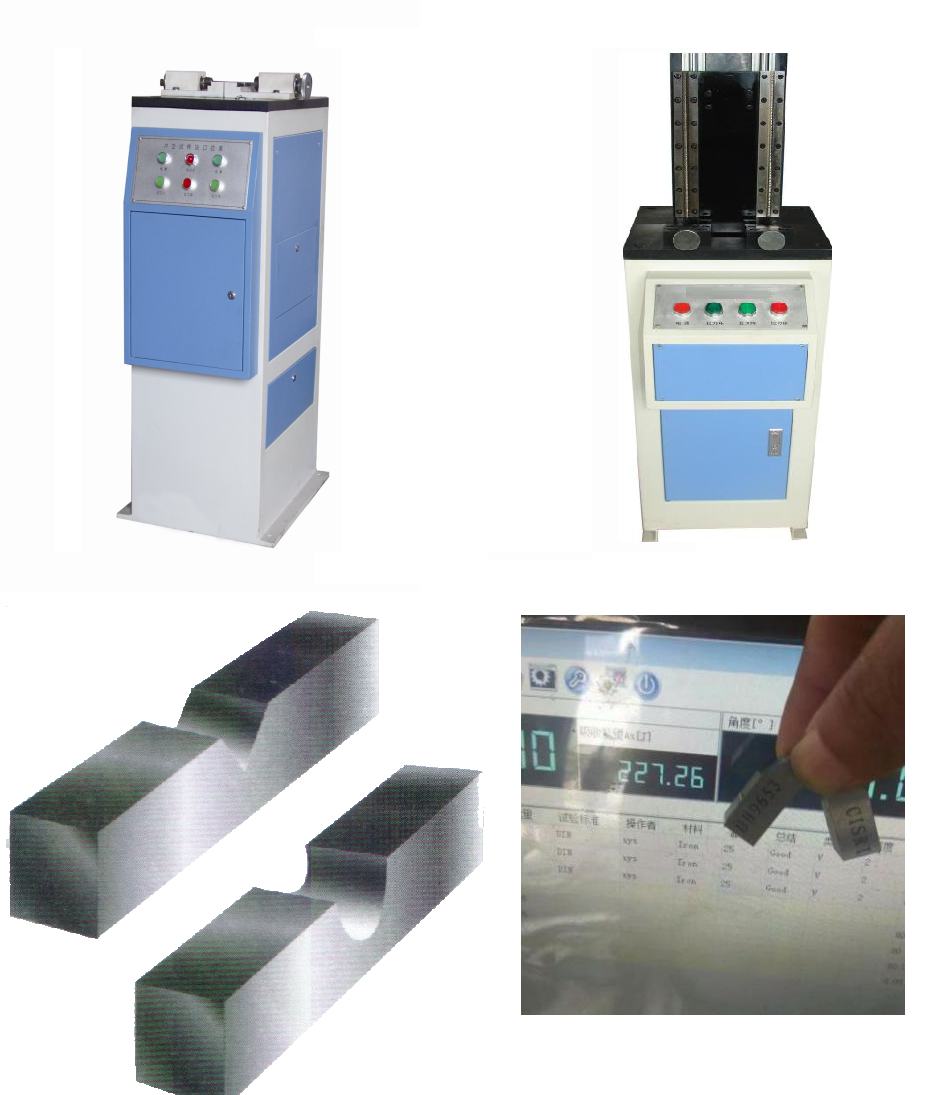

   LY71-UV液壓沖擊試樣缺口拉床為了在試驗材料的抵抗沖擊強度中，取得精確可信的試驗數據，一方面需要具備一定精度的沖擊試驗機，另一方面就是我們不得不采用車銑刨鉗磨等各種設備，花費大量的時間以制備合格的試樣，在對金屬材料進行沖擊試驗過程中，不僅需要高精度的沖擊試驗機，同時還需要制備的試樣。我公司研制開發了L71-UV型沖擊試樣缺口電動拉床、LY71-UV型沖擊試樣缺口電動液壓拉床，在試樣原坯上可一次拉削出完全符合GB/T229-2007《金屬夏比缺口沖擊試驗方法》的試樣缺口。

  該機具有精度高，壽命長，噪音低，造型美觀等優點，是各行業廣大用戶的首選機型。



  二、主要特點：

          該機是金屬擺錘沖擊試驗機的附屬專用設備，根據相應標準制取不同缺口形狀的金屬?zèng)_擊試樣。本機采用液壓傳動、電動控制（電磁閥換向控制拉刀升降），可控調速（調速閥可調節不同切削速度），同時采用潤滑油冷卻潤滑切削刀刃，保證制備的試樣缺口尺寸、表面質量都高標準滿足使用要求。拉刀采用優質刀具合金材料，使用壽命高。設備穩定可靠，操作方便，制樣效率高，是金屬?zèng)_擊試驗機最佳配套設備。




  三、滿足標準：


         GB/T 229-2007《金屬材料 夏比擺錘沖擊試驗方法》

         ISO 148:1998《Metallic materials – Charpy pendulum impact test》

         ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》




  四、應用行業：
         產品質檢、技術監督、鋼鐵冶金、科研院所、高等院校、航空航天、機械制造、汽車生產、儀器儀表、醫療器械、石油化工等。




  五、主要配置：

         1. 主機一臺

         2. 拉刀二把（標準配置國標V型、U型各一把）




  六、技術參數：


         1. 試樣尺寸：10×10（7.5、5、2.5）×55㎜

         2. 試樣硬度要求：≤HRC40

         3. 缺口類型：

          GB/T,V型缺口：深2㎜角度45o±2o 缺口半徑0.25㎜±0.025㎜缺口厚度8±0.05試樣厚度10±0.05，試樣寬度10±0.10，試樣長度55±0.60；

          ASTM, V型缺口：深2㎜±0.025，角度45o±1o   缺口半徑0.25㎜±0.025㎜試樣厚度10±0.075，試樣寬度10±0.075，試樣長度55-2.5；

          拉刀行程：330±10㎜。

        4. 拉削速度：2～3m/min(無級調速)

        5. 潤滑系統：潤滑油循環、油量可調

        6. 液壓油牌號：L-HM46液壓油或性能相當?shù)囊簤河?，約20L（用戶自備）

        7. 主機電源：三相五線制380V±10% ，50Hz 1.5kW

        8. 主機外形尺寸（長×寬×高）：約430㎜×750㎜×1250㎜

        9. 主機重量：約150Kg
