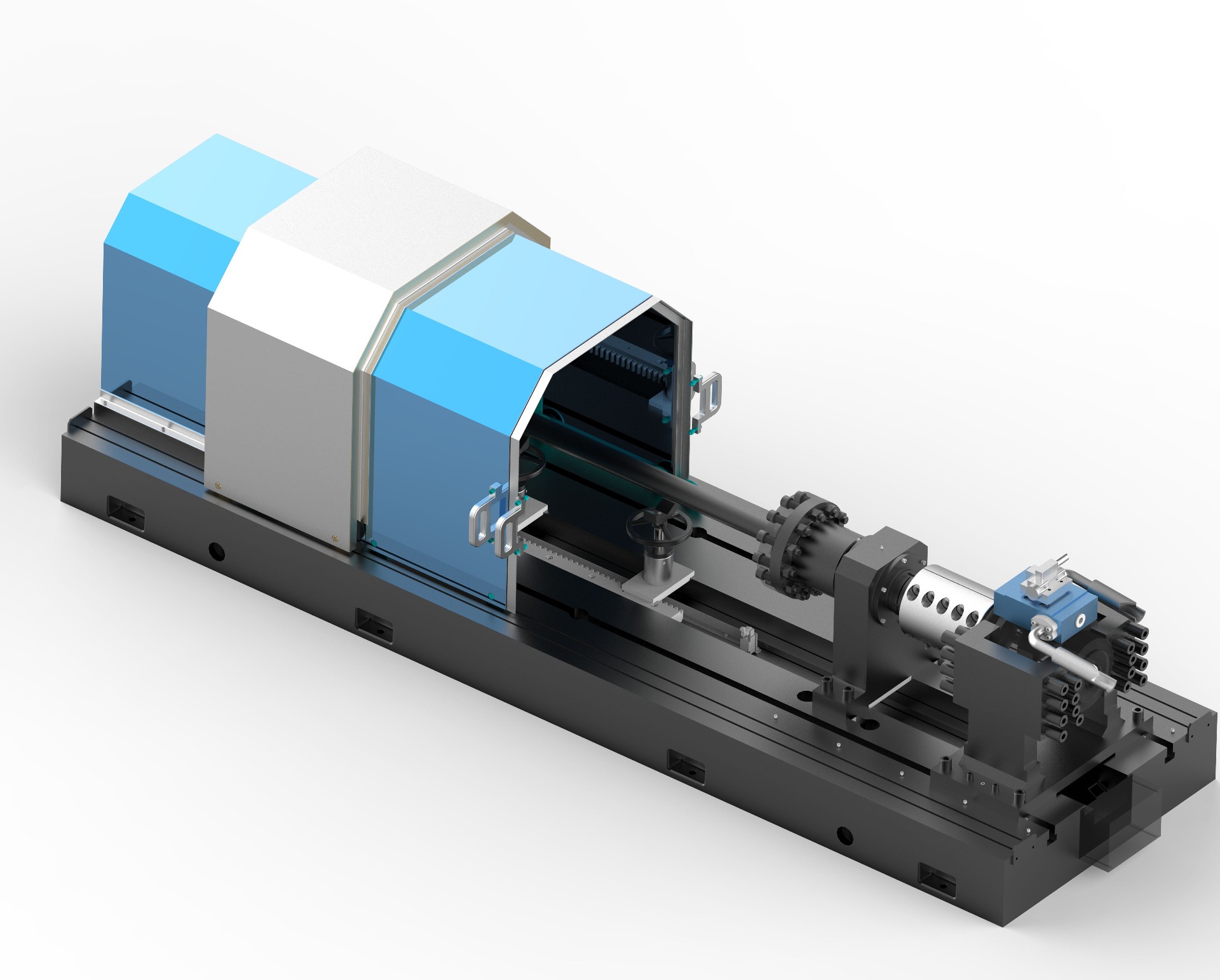

• 　CTS-TF系列微機控制電液伺服扭轉疲勞試驗機



  一、產品概述：

         試驗系統采用平臺結構，可用各類汽車傳動軸、半軸的扭轉疲勞試驗和靜態特性試驗，等速萬向節傳動軸總成、各類高強度扭桿、各類連軸器、緩震器的高速動態試驗，汽車外球節總成耐久性能、汽車轉向器總成耐久性能與靜態特性等試驗。







  二、產品制造和檢驗標準：

        GB/T 2611-2007 《試驗機通用技術要求》

        JJG 139-2014 《拉力、壓力和萬能試驗機》

        GB/T 3075-2008 《金屬材料 疲勞試驗 軸向力控制方法》

        GB/T 7732-2008《金屬材料 表面裂紋拉伸試樣斷裂韌度試驗方法》

        GB/T 6398-2017 《金屬材料 疲勞試驗 疲勞裂紋擴展試驗方法》





  三、技術參數：

  技術名稱	技術參數
  產品型號	CTS-TF500	CTS-TF1000	CTS-TF2000	CTS-TF5000	CTS-TF8000
  最大扭矩（Nm）	500	1000	2000	5000	8000
  扭矩測量范圍	最大扭矩的2-100%FS
  扭矩測量精度	示值相對誤差≤±0.5%			示值相對誤差≤±1%
  最大扭角顯示范圍	±45°
  扭角顯示精度	±0.5%
  試驗頻率（Hz）	0.01-20
  主要試驗波形	正弦波、三角波、方波、斜波等
  試驗長度調節范圍	300-2500（根據試驗要求設定）

  技術參數：

  技術名稱	技術參數
  產品型號	CTS-TF16000	CTS-TF32000	CTS-TF50000		CTS-TF80000
  最大扭矩（Nm）	16000	32000	50000		80000
  扭矩測量范圍	最大扭矩的2-100%FS
  扭矩測量精度	示值相對誤差≤±0.5%			示值相對誤差≤±1%
  最大扭角顯示范圍	±45°（可特殊設定）
  扭角顯示精度	±0.5%
  試驗頻率（Hz）	0.01-20
  主要試驗波形	正弦波、三角波、方波、斜波等
  試驗長度調節范圍	300-2500（根據試驗要求設定）
