• 一、產品概述：

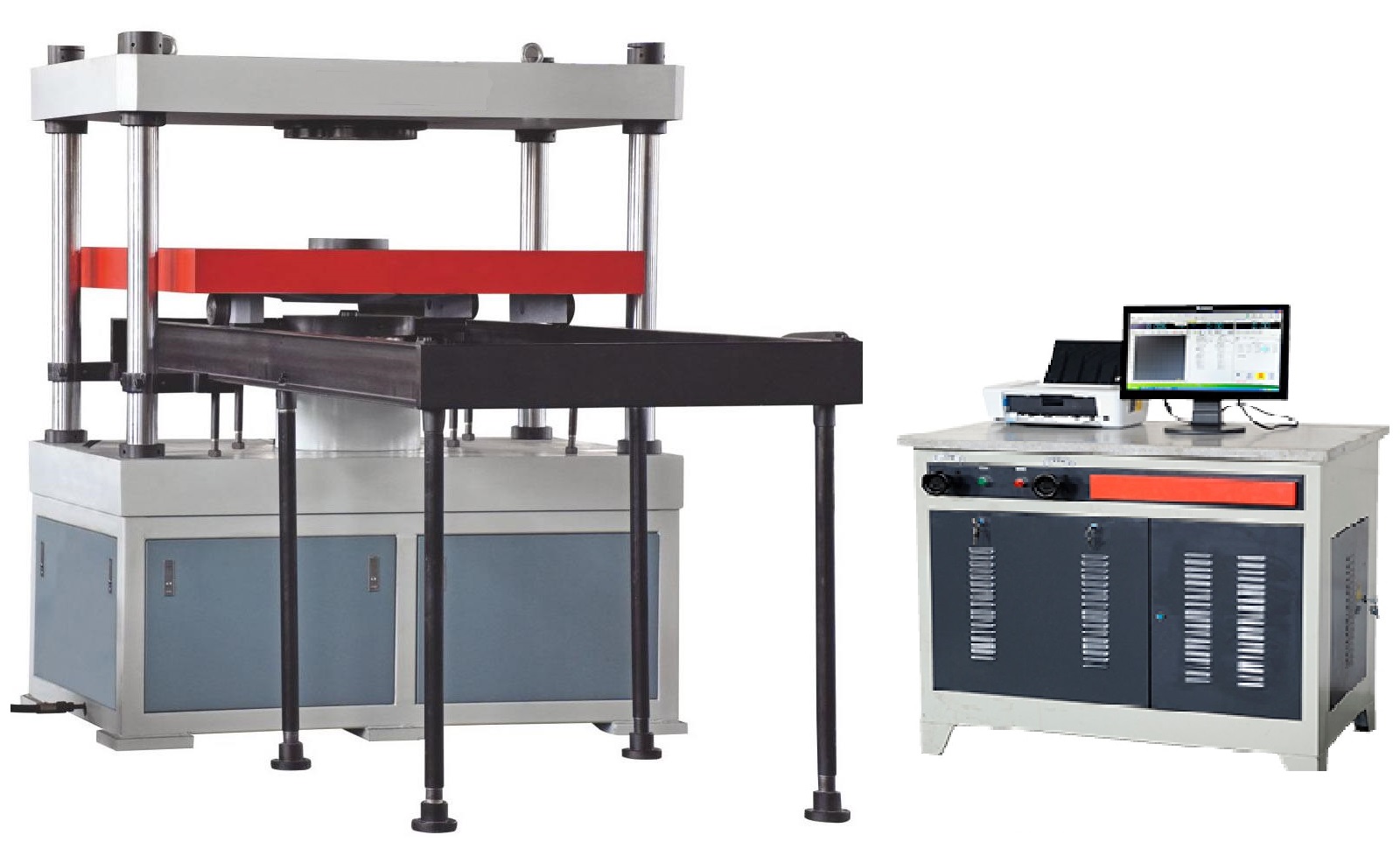

         YWL-1000微機控制井蓋壓力試驗機主要用于井蓋的壓縮及彎曲強度試驗。該試驗機采用伺服電機及計算機數字控制等先進技術，能夠自動精確測量和控制試驗機加荷、卸荷等試驗全過程。方便各種材料壓縮實驗，各種試驗參數由計算機進行控制、測量、顯示、處理并打印，集成度高，使用方便。

         1. 采用微機電液伺服控制器，自動加載，驅動液壓缸，負荷傳感器檢測試件的試驗力。性能穩定、可靠，數據檢測準確。
         2. 該試驗機適合承載力大于20~1000 kN的試件試驗.
         3. 符合國家GT/T2611《試驗機通用技術條件》、國家計量檢定規程JJG139《拉力、壓力和萬能試驗機》標準。

         4. 該試驗機適用于井蓋的壓縮及彎曲強度試驗，可滿足 CJ/T3012-1993 《鑄鐵檢查井蓋》、 CJ/T121-2000 《再生樹脂復合材料檢查井蓋》和 JC889-2001 《鋼纖維混凝土檢查井蓋》等相關專業標準。








  二、性能及特點：

         1、主機采用四立柱寬平臺高剛度結構，保證試驗過程中的安全性。

         2、有送料滑軌，便于取放井蓋試件；油缸下置，液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、高精度高壓濾油器、閥組、伺服閥，進入油缸。

         3、計算機控制系統發出控制信號從而控制進入油缸的流量，實現試驗力、位移等的控制。

         4、剛性墊塊與活塞推出端之間采用球鉸式聯結，保證井蓋與反力板之間接觸完全，保證測得承載力的真實性。

         5、油缸活塞采用間隙密封，可靠性好，壽命長，適合于大負荷工作場合。

         7、選用3u精密濾油器濾芯濾油器，保證油路系統內的清潔從而保證控制執行元件的長效工作。

         8、電腦自動控制，實時顯示當前力值、峰值、試驗過程信息、試驗載荷及變形值等數據自動采集并可設置打印報表。

         9、控制模式有等速應力、等速試驗力、試驗力保持等控制功能以及試驗力，峰值、活塞位移、試驗曲線的屏幕顯示功能，試驗曲線有力-時間曲線、力-變形曲線、變形-時間曲線，控制模式平滑轉換。

         10、按標準要求可實現全閉環、自動化完成試驗，也可現場根據實驗需要，用戶自行編程，自動閉環控制、設置加載速度、加載波形等。

         11、設有過載保護，當力值或位移超出試驗機額定理論值，自動卸載或停止試驗

         12、配有無線遙控功能，采用無線遙控技術，配置無線遙控器，可方便進行試樣進出等操作，提高試驗效率。

  三、 試驗機的主要技術規格：

         1、最大試驗力：1000KN

         2、有效試驗空間：1300mm×1800mm

         3、工作臺高度：500mm

         4、力值精度：≤±1%

         5、加載速度調節范圍：0.1～25KN/s

         6、變形測量范圍：0～20mm

         7、變形測量精度：微機采集0.01mm

         8、活塞行程：250mm

         9、過載保護點：超滿量程3%自動卸荷

         10、載荷指示精度：0.1KN

         11、加載方式：電動液壓

         12、控載方式：微機控制與手動無級調速

         13、加載介質：68#抗磨液壓油

         14、配聯想品牌電腦，21英寸液晶顯示器

         15、電機功率：1.5KW

         16、需用電壓：380V/220V

         17、主機重量：約3500Kg
